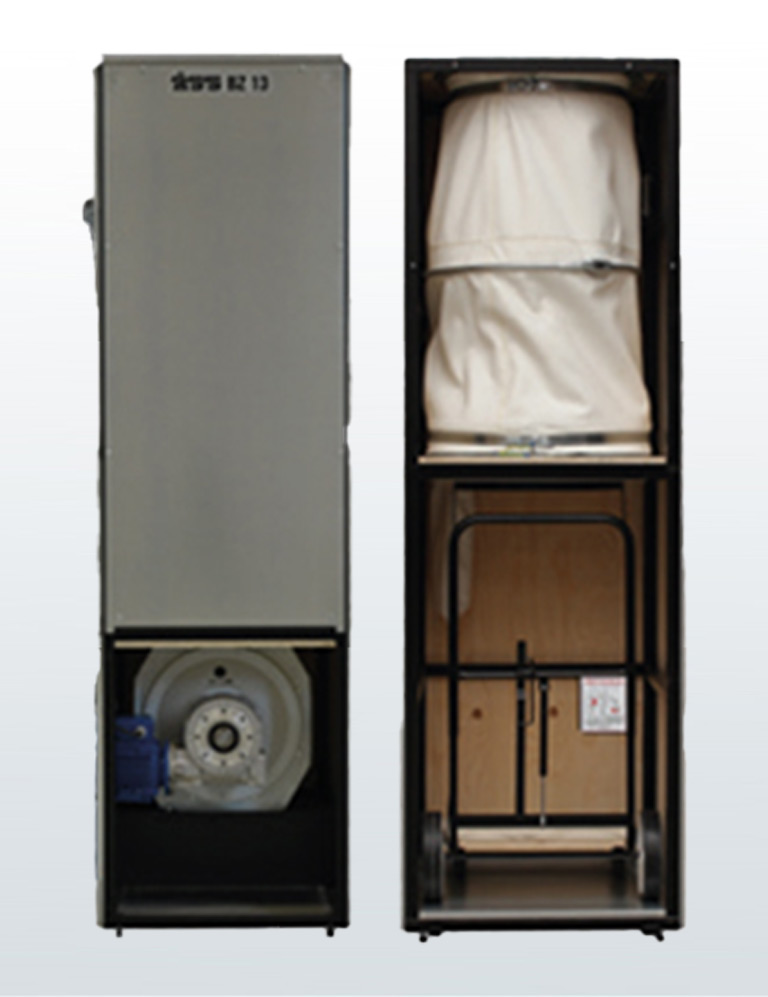

Stoftavskiljare BZ13

ÅSS BZ serie är stoftavskiljare för 1800-8000 m³ luft. Stoftavskiljarna är tänkta att användas tillsammans med ÅSS EX och EXVX fläktenheter. BZ serien har små byggmått vilket gör att du enkelt får in enheterna genom standarddörrar. De högre modellerna går även att dela för att underlätta transport och montage.

Beskrivning

ÅSS Stoftavskiljare har en mycket kompakt konstruktion. Avskiljaren är byggd av en kraftig stålstomme som kläs med ett brandhämmande skikt.

Utvändigt är avskiljaren klädd i silverfärgad magnelisplåt. De två luckorna i fronten underlättar vid service och filterbyte. Luckan till utrymmet med säckvagn är försätt med snabblås för snabb åtkomst till säckvagnen. Uppsamlingen sker i en 160-liters pappsäck som är monterad i en praktisk säckvagn. Vagnen rullas enkelt ut till containern så att man slipper bära säcken långa sträckor. En gasfjäder i säckvagnen ser till att säcken sluter tätt mot stoftavskiljarens mjuktätning. I mjuktätningen vid säckens överkant sitter fotocellen för Nivåvakten. När stoftnivån bryter fotocellen stannar fläkten och anläggningen larmar för full säck. Säcken kontrolleras och byts vid behov. Nivåvakten återställs genom att hålla inne knappen på automatikskåpet tills den släcks.

Placering

Stoftavskiljaren placeras inomhus i ett torrt, uppvärmt utrymme.

Standardutrustning

Automatisk filterrensning
Nivåvakt fotocell
Uppsamling i säckvagn
Tryckgivare

Tillval

Inbyggt, automatiskt Brandsläckningssystem
Uppsamling i 600l behållare
Uppsamling i 5-10 m³ container via rotorsluss eller cellutmatare

BZ serien är Ex-klassad och godkänd enligt ATEX direktivet. Klassning Ex II 2/-D.

Teknisk data, BZ13

Modell:	BZ13
Max vakuum kPa	20
Max flöde m³/h	4000
Uppsamlingsvolym (l)	160
Bredd mm	635
Djup mm	735
Höjd mm	2470
Vikt kg	145

Stoftavskiljare BZ är utrustade med automatisk filterrensning och nivåvakt som standard.
Uppsamlingen kan fås i 160l säck som standard men även 600l behållare och 5 -10 m3 container. Utmatning till container sker via en rotorsluss

Böjar

Böj:	Höjdmått mm
90° Ø76	240
90° Ø100	350
90° Ø122	410
90° Ø152	500

Observera att utöver höjdmåttet tillkommer måttet för anslutande böjar enligt ovanstående tabell.
