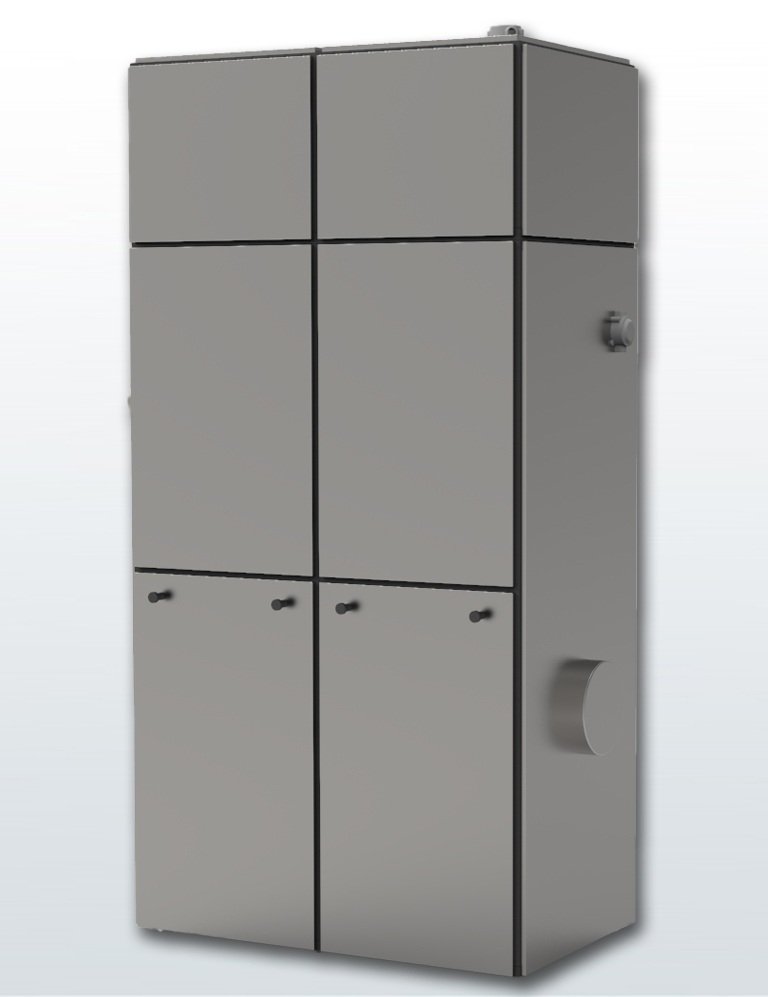

Stoftavskiljare BZ16
ÅSS stoftavskiljare BZ14 har ett luftflöde på max 6000 m³ luft och passar bra tillsammans med ÅSS fläktenheter EX, CS, EX, CSM och EXVX. BZ16 går även att dela för att underlätta transport och montage.
Beskrivning
ÅSS Stoftavskiljare har en mycket kompakt konstruktion. Avskiljaren är byggd av en kraftig stålstomme som kläs med ett brandhämmande skikt.
Utvändigt är avskiljaren klädd i silverfärgad magnelisplåt. De två luckorna i fronten underlättar vid service och filterbyte. Luckan till utrymmet med säckvagn är försett med snabblås för snabb åtkomst till säckvagnen. Uppsamlingen sker i en 160-liters pappsäck som är monterad i en praktisk säckvagn. Vagnen rullas enkelt ut till containern så att man slipper bära säcken långa sträckor. En gasfjäder i säckvagnen ser till att säcken sluter tätt mot stoftavskiljarens mjuktätning. I mjuktätningen vid säckens överkant sitter fotocellen för Nivåvakten. När stoftnivån bryter fotocellen stannar fläkten och anläggningen larmar för full säck. Säcken kontrolleras och byts vid behov. Nivåvakten återställs genom att hålla inne knappen på automatikskåpet tills den släcks.
Placering
Stoftavskiljaren placeras inomhus i ett torrt, uppvärmt utrymme.
Standardutrustning
- Automatisk filterrensning
- Nivåvakt fotocell
- Uppsamling i säckvagn
- Tryckgivare
Tillval
- Inbyggt, automatiskt Brandsläckningssystem
- Uppsamling i 600l behållare
- Uppsamling i 5-10 m³ container via rotorsluss eller cellutmatare
BZ serien är Ex-klassad och godkänd enligt ATEX direktivet. Klassning Ex II 2/-D.
Teknisk data, BZ16
| Modell: | BZ16 |
| Max vakuum kPa | 20 |
| Max flöde m³/h | 6000 |
| Uppsamlingsvolym (l) | 2×160 |
| Motoreffekt kW | 0,13 |
| Antal filter | 4 |
| Bredd mm | 1230 + 65 |
| Djup mm | 735 |
| Höjd mm | 2450 + 43 |
| Vikt kg | 275 |
- Stoftavskiljare BZ är utrustade med automatisk filterrensning och nivåvakt som standard.
- Uppsamlingen kan fås i 160l säck som standard men även 600l behållare och 5 -10 m3 container. Utmatning till container sker via en rotorsluss
Böjar
| Böj: | Höjdmått mm |
| 90° Ø76 | 240 |
| 90° Ø100 | 350 |
| 90° Ø122 | 410 |
| 90° Ø152 | 500 |
Observera att utöver höjdmåttet tillkommer måttet för anslutande böjar enligt ovanstående tabell.
